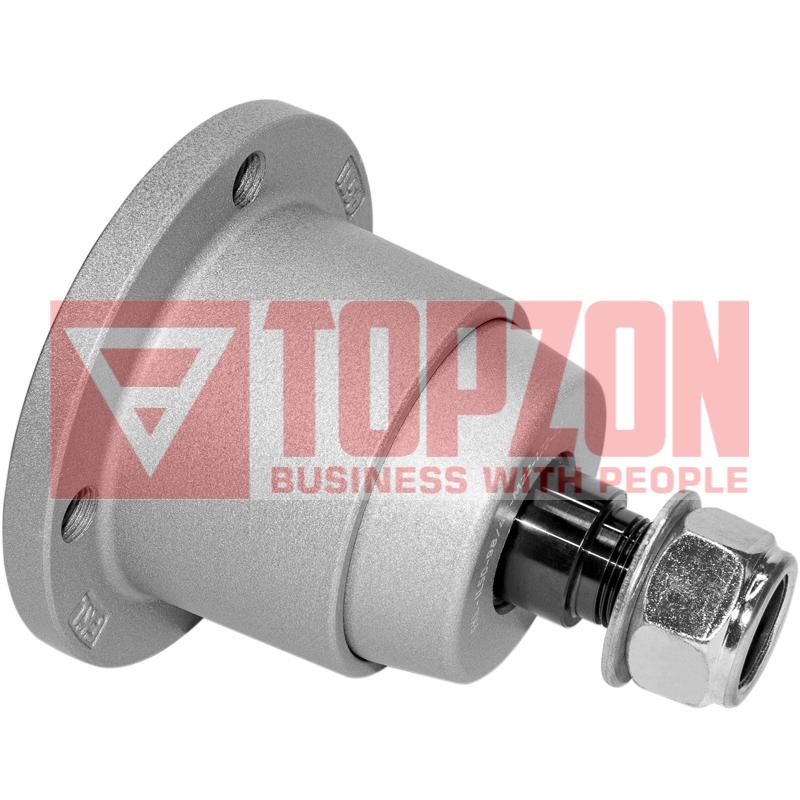

BUTUC GAT LUNG FKL IL-117-M22-D

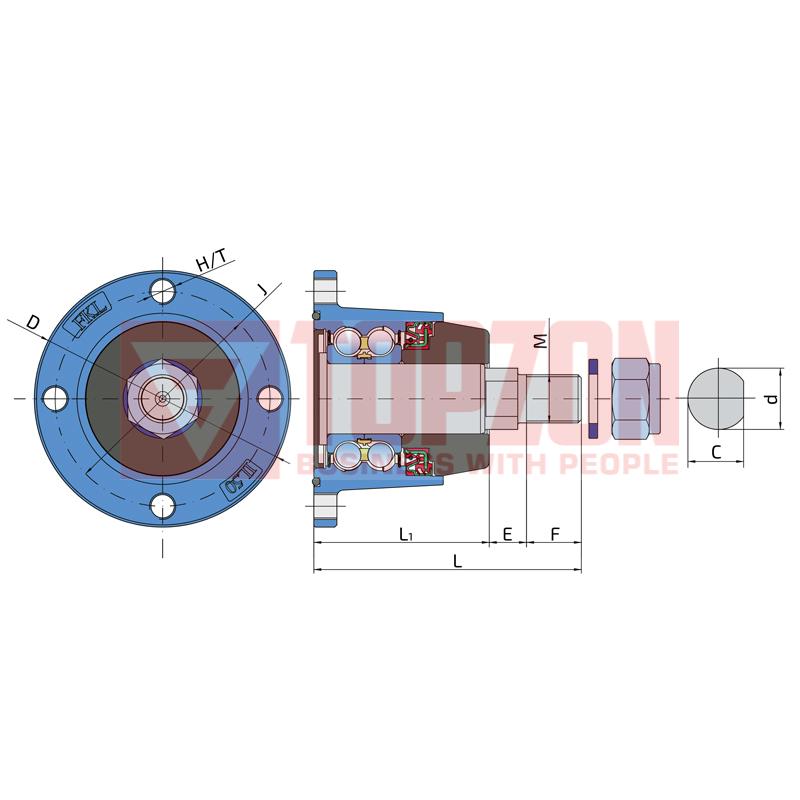

Specificație tehnică

J              Diametrul cercului de pas             98           mm

D             Diametru exterior             117        mm

H/T         gaură/filet           4xM12x1,25      mm

d             Diametrul alezajului        27.95    mm

C             Dimensiunea decupării găurii în formă de D          25.4       mm

M            Firul exterior      M22x1,5              mm

L              Lungime totală  122        mm

L1           Lungimea totală a flanșei               80           mm

E              Lungimea formei D          17           mm

F              Lungimea piesei filetate 25           mm

kg           Masa     3.15       kg

Cdyn      Capacitate de sarcină dinamică   60           kN

Co           Capacitate de sarcină statică        45,8       kN

Pu           Limită de sarcină de oboseală      1,92       kN

Cod: 00014234
